计算机网络第二章物理层思维导图(4个高清晰可打印)

author: 百分思维 阅读:13 点赞:0

4个计算机网络第二章物理层思维导图汇总,内容涵盖基本概念、数据通信的理论基础、引导性传输介质、无线传输、通信卫星等7个知识点,每张思维导图都非常清晰,每张图片均高清晰可打印。

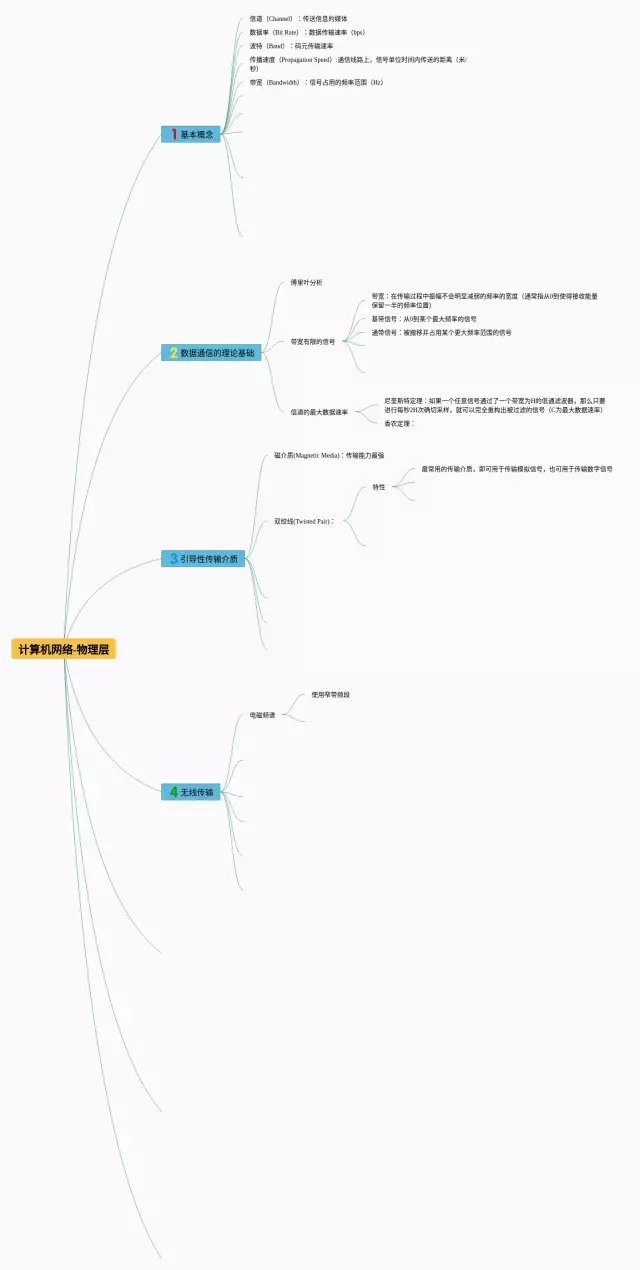

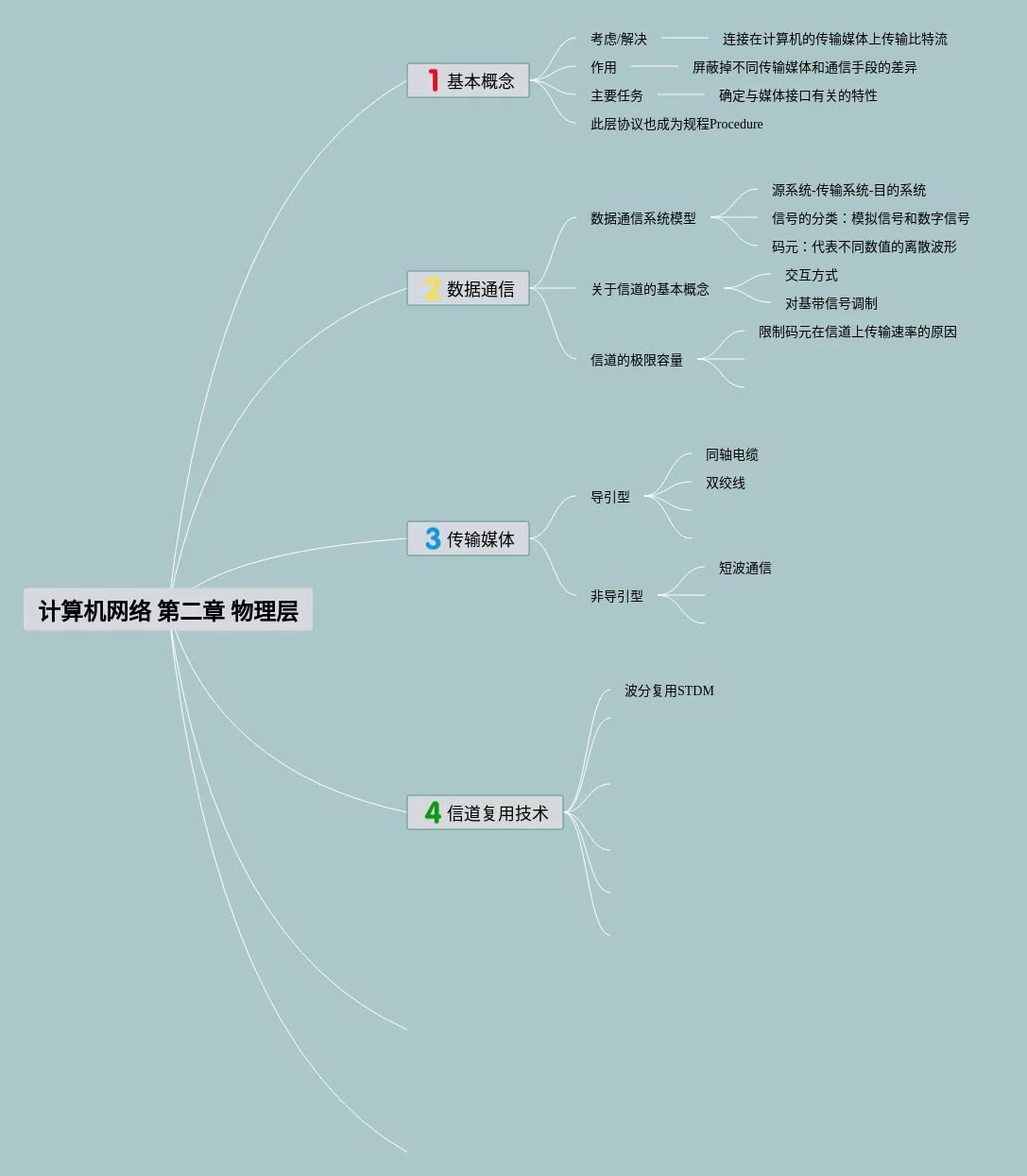

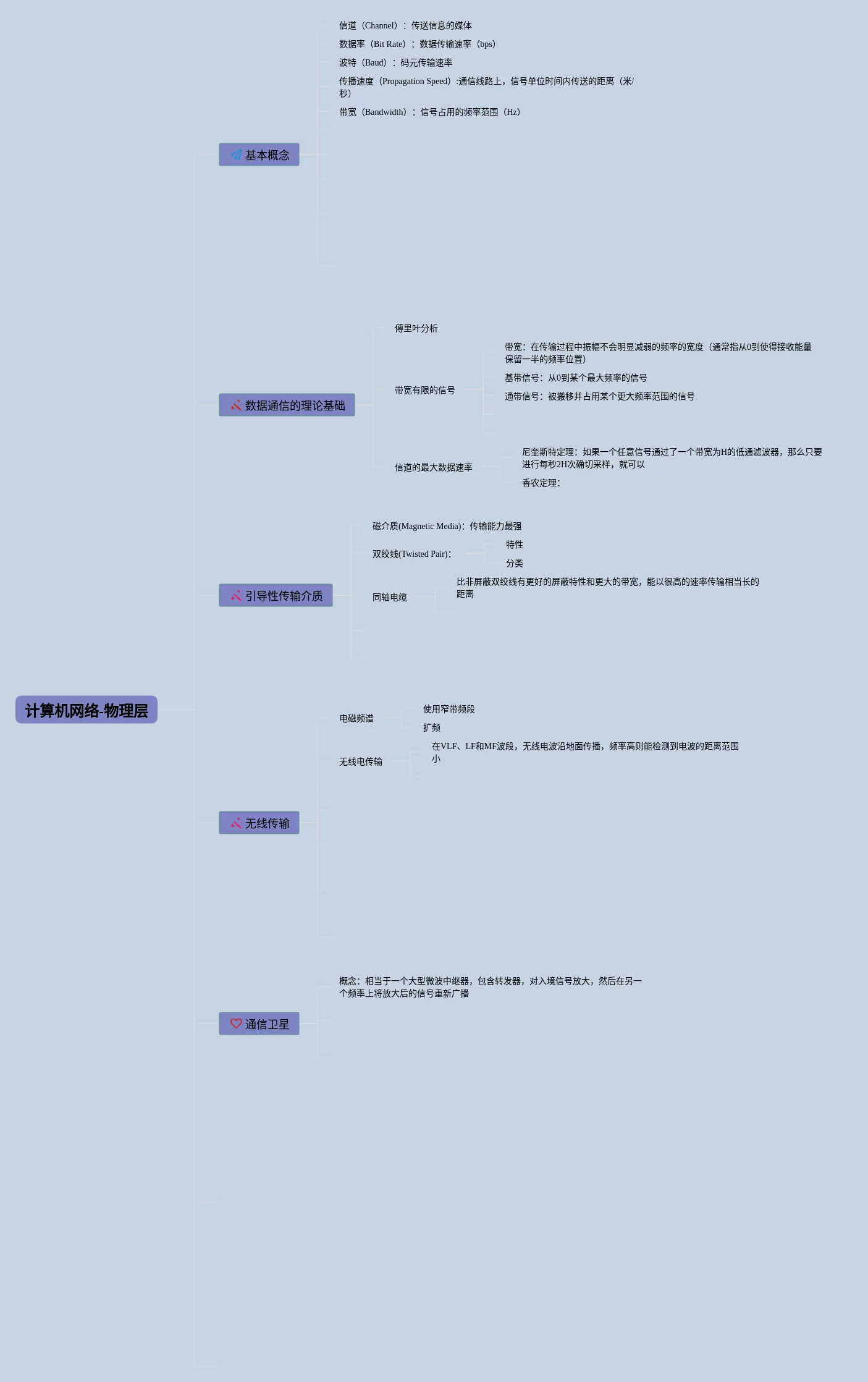

第1张,计算机网络第二章层思维导图值得收藏

计算机网络第二章层思维导图-1

在线编辑预览

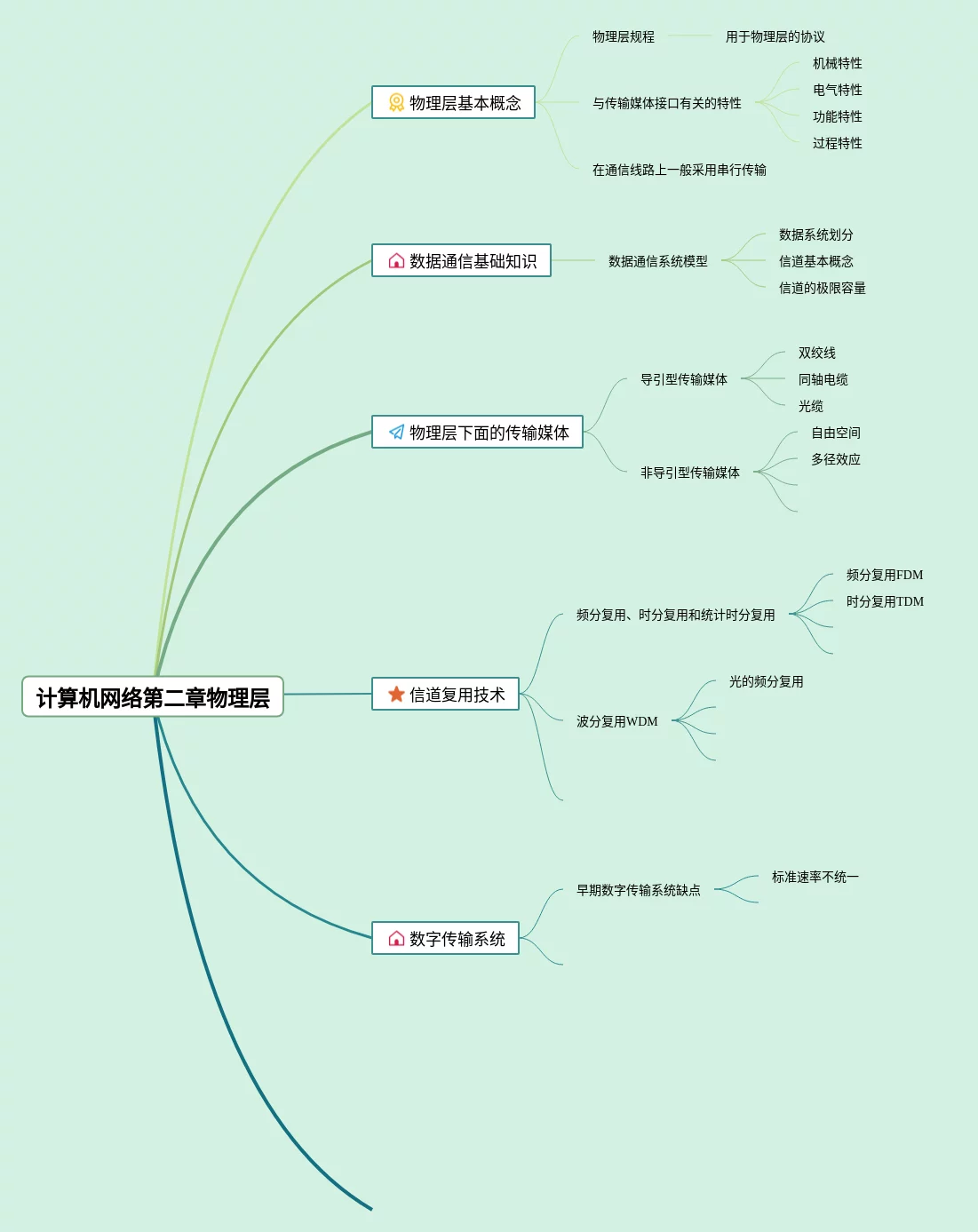

第2张,计算机网络第二章层思维导图可下载

计算机网络第二章层思维导图-2

在线编辑预览

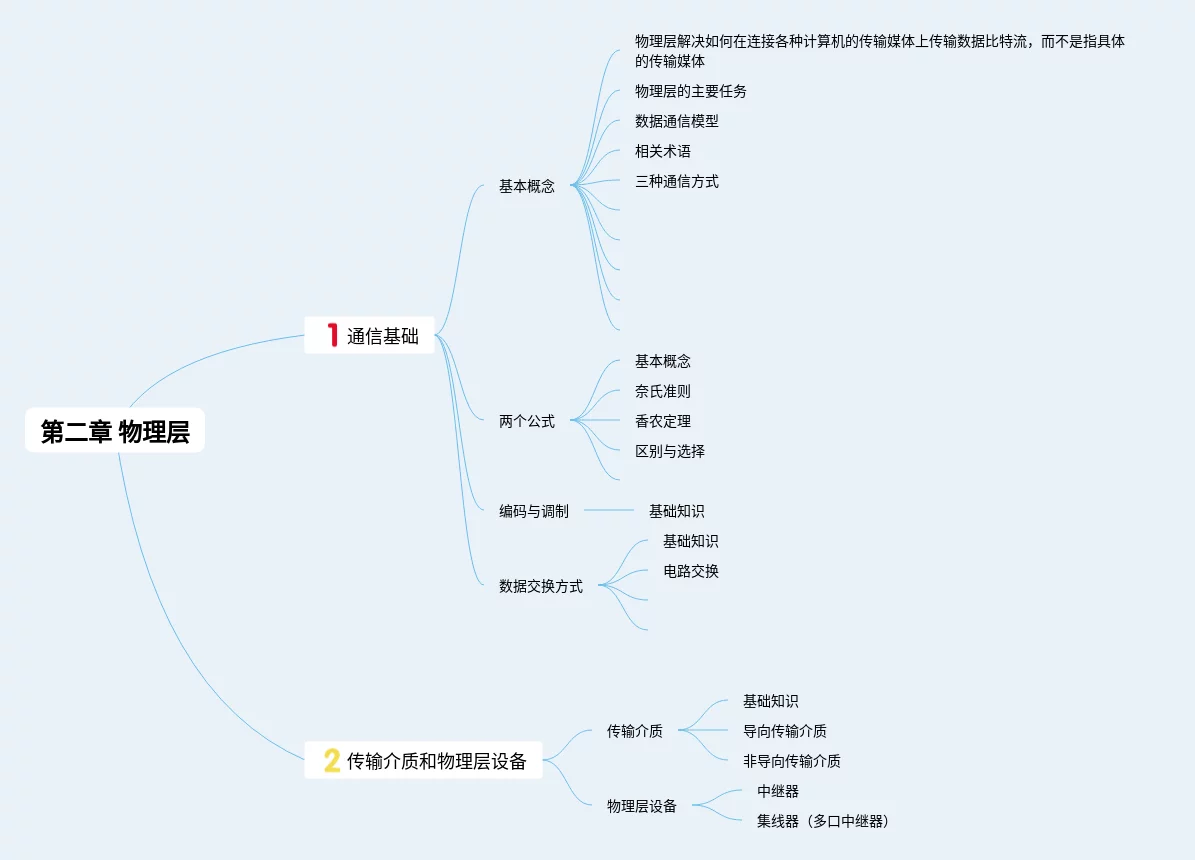

第3张,计算机网络第二章层思维导图高清版

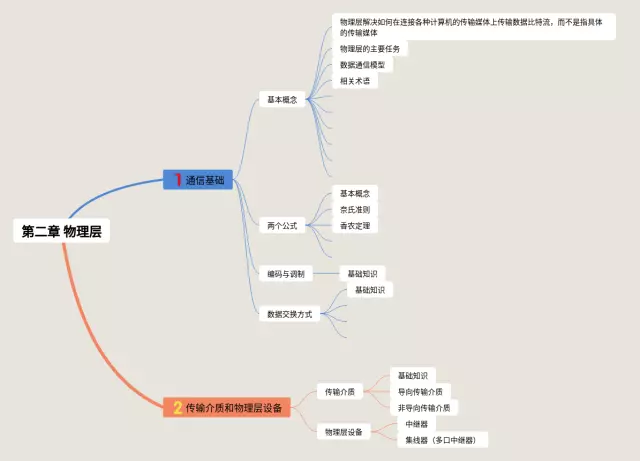

计算机网络第二章层思维导图-3

在线编辑预览

第4张,计算机网络第二章层思维导图可下载

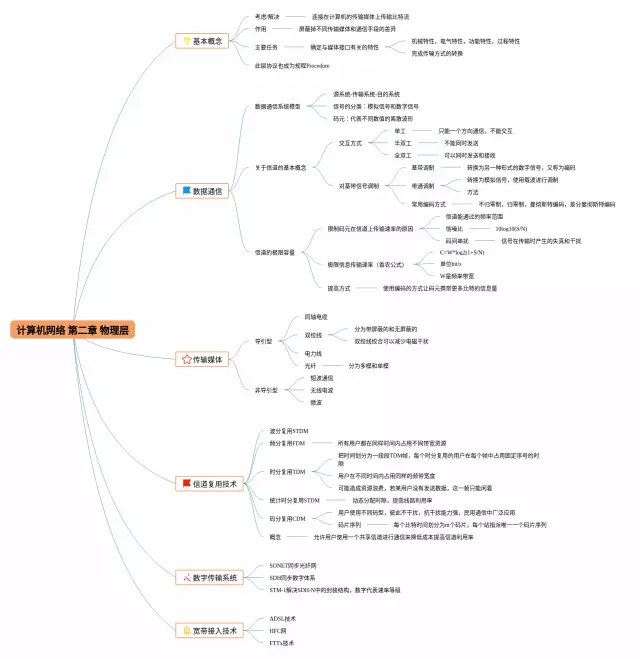

计算机网络第二章层思维导图-4

在线编辑预览

思维导图知识点说明:

  1. 基本概念:信道(Channel):传送信息的媒体
  2. 时延:定义:从向网络中发送数据块的第一比特开始,到最后一位数据被接收所经历的时间
  3. 数据通信的理论基础:傅里叶分析
  4. 带宽有限的信号:带宽:在传输过程中振幅不会明显减弱的频率的宽度(通常指从0到使得接收能量保留一半的频率位置)
  5. 信道的最大数据速率:尼奎斯特定理:如果一个任意信号通过了一个带宽为H的低通滤波器,那么只要进行每秒2H次确切采样,就可以完全重构出被过滤的信号(C为最大数据速率)
  6. 引导性传输介质:磁介质(Magnetic Media):传输能力最强
  7. 双绞线(Twisted Pair):特性
  8. 同轴电缆:比非屏蔽双绞线有更好的屏蔽特性和更大的带宽,能以很高的速率传输相当长的距离
  9. 光纤:CPU(4.77M到3GHz)
  10. 无线传输:
  11. 电磁频谱:使用窄带频段
  12. 无线电传输:在VLF、LF和MF波段,无线电波沿地面传播,频率高则能检测到电波的距离范围小
  13. 微波传输:微波按直线传播,对于高度为100米的微波塔,两个中继器之间的距离可以为80千米
  14. 红外传输:广泛应用于短程通信
  15. 通信卫星:概念:相当于一个大型微波中继器,包含转发器,对入境信号放大,然后在另一个频率上将放大后的信号重新广播出去,下行波束可以很宽也可以很窄
  16. 地球同步卫星:主要的卫星频段
  17. 低地球轨道卫星:铱星:空中中继
  18. 数字调制与多路复用:
  19. 基带传输:带宽效率:比特率为B,则带宽至少为B/2(根据尼奎斯特定理)
  20. 通带传输:二进制信号
  21. 公共电话交换网络:电话系统结构
  22. 本地回路:调制解调器:执行数字比特流和模拟信号流之间转换的设备
