楼梯的思维导图(4个高清晰可打印)

4个楼梯的思维导图汇总，内容涵盖建筑图校核、构件布置及编号、画施工图等3个要点，每张思维导图都非常漂亮，每张图片均高清晰可打印。

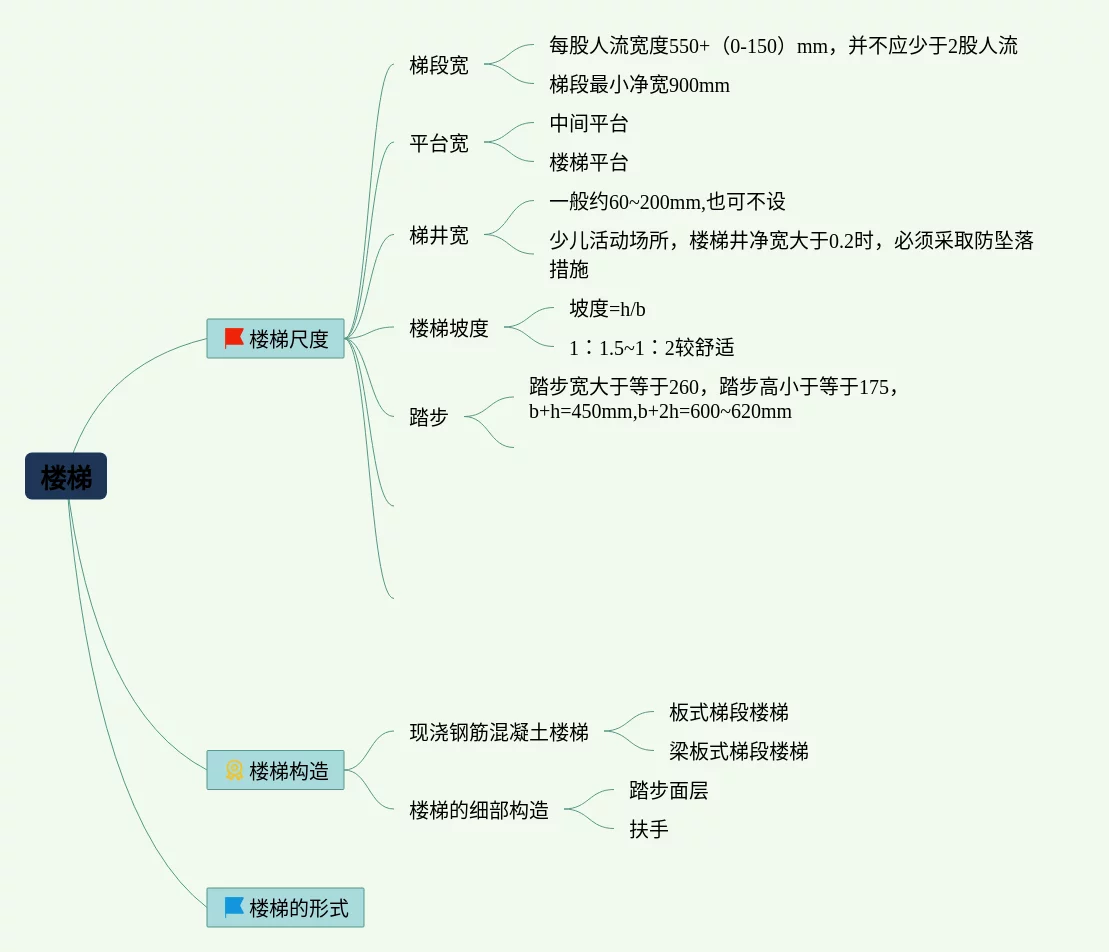

第1张，楼梯的思维导图高清晰可打印

在线编辑预览

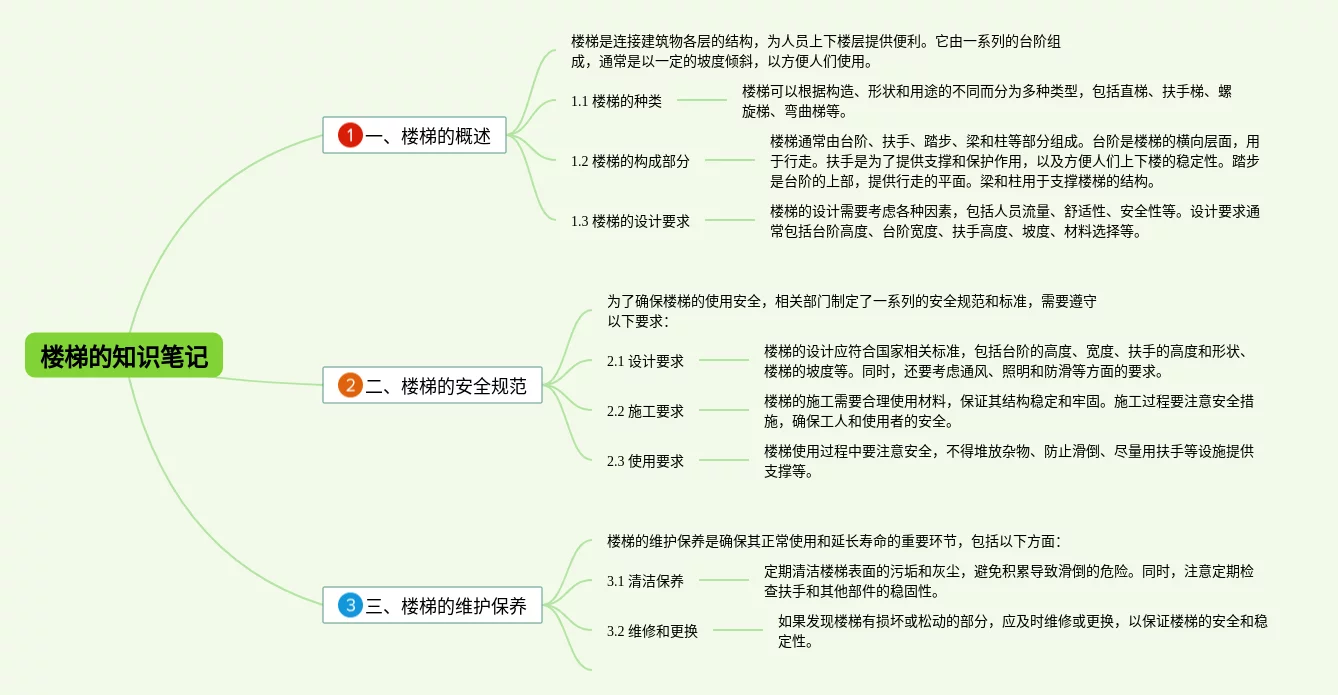

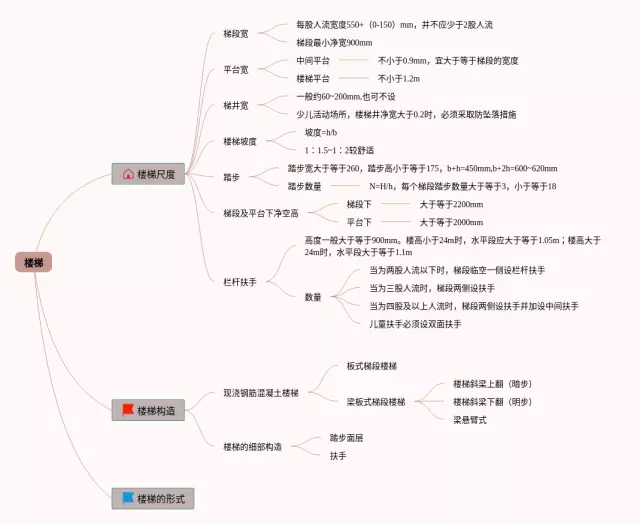

第2张，楼梯的思维导图精选版

在线编辑预览

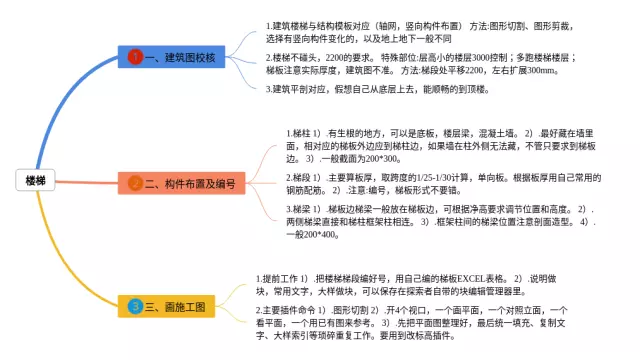

第3张，楼梯的思维导图可下载

在线编辑预览

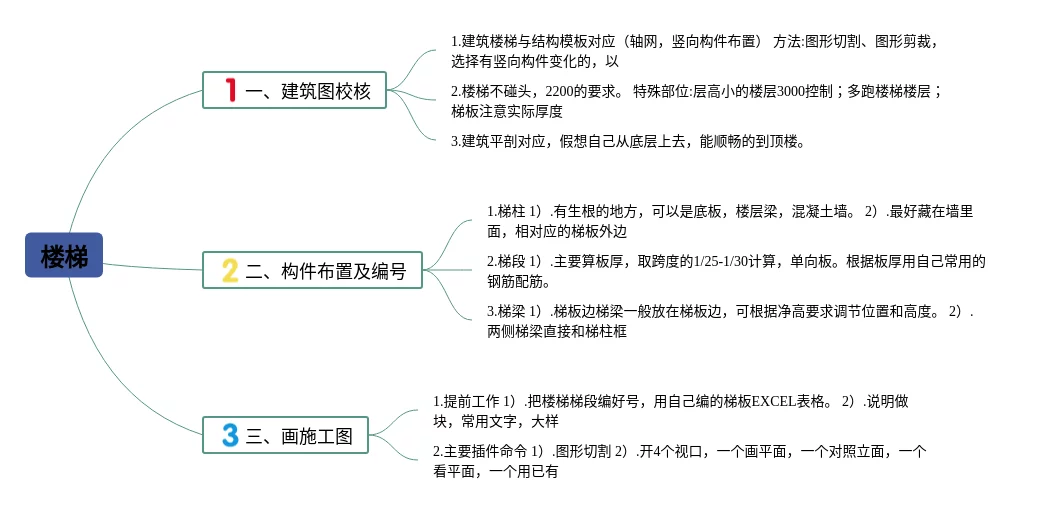

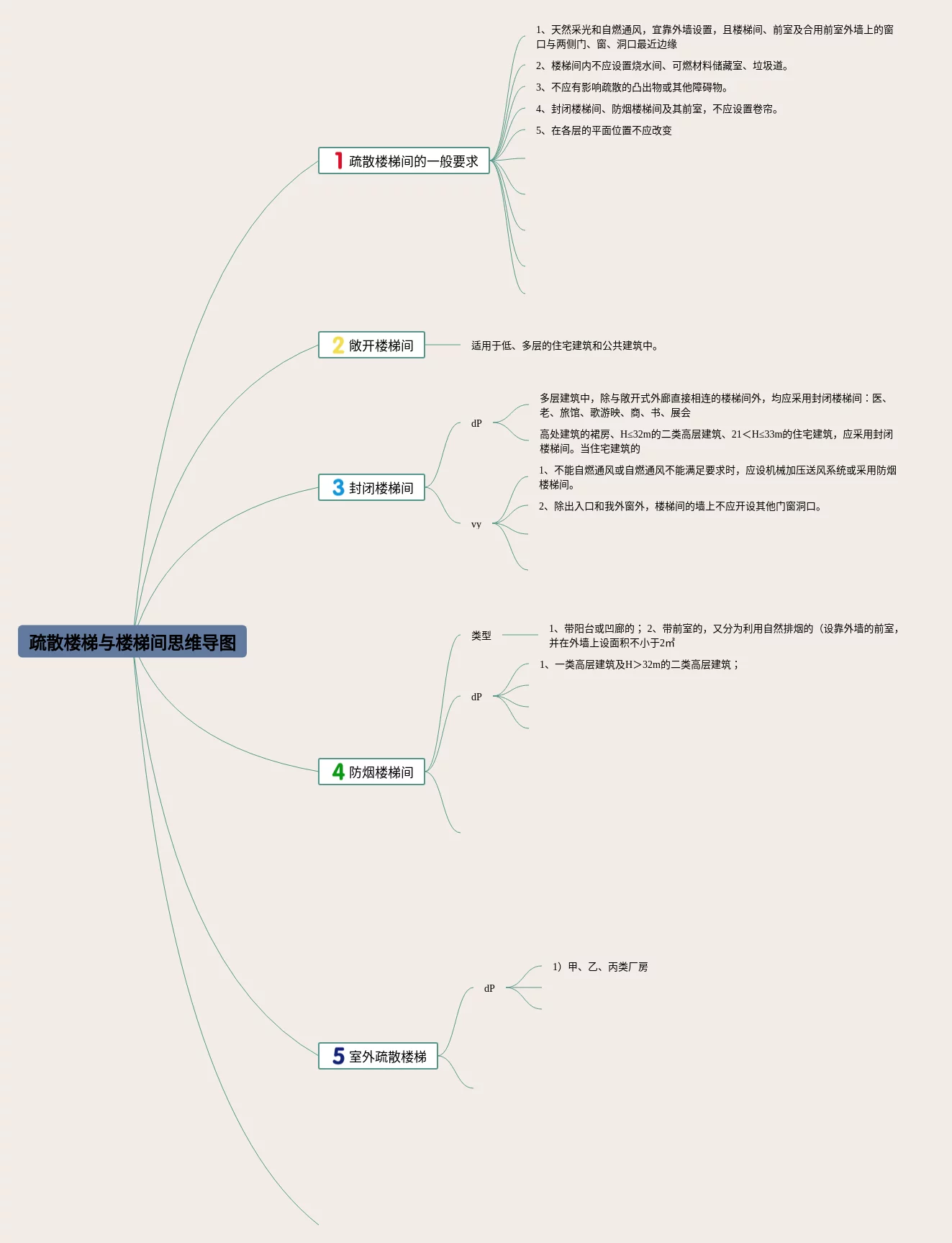

第4张，楼梯的思维导图可打印

在线编辑预览

思维导图知识点说明：

1. 建筑图校核:1.建筑楼梯与结构模板对应（轴网，竖向构件布置） 方法:图形切割、图形剪裁，选择有竖向构件变化的，以及地上地下一般不同
2. 构件布置及编号:1.梯柱 1）.有生根的地方，可以是底板，楼层梁，混凝土墙。2）.最好藏在墙里面，相对应的梯板外边应到梯柱边，如果墙在柱外侧无法藏，不管只要求到梯板边。3）.一般截面为200*300。
3. 画施工图:1.提前工作 1）.把楼梯梯段编好号，用自己编的梯板EXCEL表格。2）.说明做块，常用文字，大样做块，可以保存在探索者自带的块编辑管理器里。
